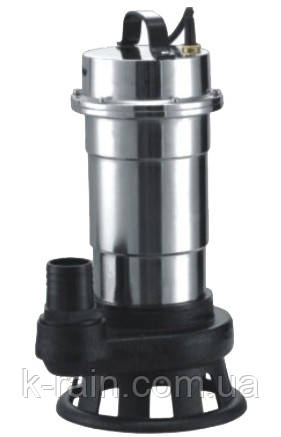

Дренажний насос SWP 10-8 (0.55 кВт)

Сталеві оцинковані дренажно-фекальні насоси для сильно забруднених вод із крильчаткою типу VORTEX

Принцип роботи


Серія SWP містить у собі заглушені ЕЛЕКТРОНАСОДИ VORTEX, для стічних води, розроблені переважно для експлуатації в побуті.
Принцип функціонування SWP аналогічний принципу функціонування відцентрових насосів із відведеним назад робочим колесом типу «VORTEX» серії WQD. Простора кільцева камера, забезпечена нагнітальним патрубком із трубною різзю, передбачена в корпусі насоса та закрита кришкою, забезпеченою патрубкою подавання; яка, завдяки своїй особливій формі, перешкоджає потраплянню в насос, можливо, твердих частинок, черезмірних розмірів. Оскільки робоче колесо відведене назад щодо кришки, між ними утворюється торцева камера, у якій всмоктувана вода набуває вихрового руху та під дією відцентрової сили спрямовується в кільцеву камеру, через яку залишає насос через нагнітальний патрубок.

Сфера застосування та встановлення

Насоси цієї серії розроблені для підіймання стічних вод і хімічно неагресивних рідин. Завдяки їх конструктивній особливості, ці насоси особливо підходять для використання в побуті, а також у всіх випадках, коли в перекачуваній рідині можуть бути тверді частинки у звуженому стані, розмірами до 0.35 мм.
Отже, їх використання рекомендується не тільки для осушення затоплених приміщень, як-от підвали та бокси, але також і для відкачування побутових стоків, каналізаційних зливів, стічних вод із підвищеним вмістом волокнистих тіл. Ці насоси вирізняються крайньою простотою встановлення та максимальною надійністю під час стаціонарного встановлення для функціонування в автоматичному режимі. Стаціонарне встановлення насоса можливе всередині колодязів із мінімальними рекомендованими розмірами 450х450h450 мм, для забезпечення повного спорожнення та нормального функціонування автоматичної системи з поплавцем пуск/остановлення. Таке встановлення дає змогу автоматичний запуск електронасоса у разі досягнення регульованого рівня та його зупинки після спорожнення.
Встановлення відповідного зворотного клапана в нагнітальному трубопроводі дає змогу уникнути зворотного припливу рідини під час зупинки насоса.

Конструктивні характеристики



НАГНІСТЕЛЬНІ КОРПУС із чавуну, забезпечений нагнітальним патрубком 1 1/2» з трубною різзю gas UNI ISO 228-1.
РУБАШКА ДВІГАТЕЛЯ з поцинкованої сталі.
ВСАСИВНА КРИШКА з чавуну.
РОБОЧЕ КОЛІСО відкритого типу, з неіржавкої сталі.
ВЕДУКОВІ ВАЛ із неіржавкої сталі AISI 416.
МЕХАНІЧНЕ УПЛОТНЕННЯ з вугілля/алюмінію.
ДВІГАТЕЛЬ: в олійній ванні, індуктивний, закритого типу, придатний для безперервної роботи, з вбудованим термозащівним пристроєм (аварійним вимикачем). Клас ізоляції В.,
СТЕПЕНЬ ЗАЩИТЫ IP 68
ПРОВОТ ЕЛЕКТРОПІТАННЯ заглибного типу, з неопрену «H07-RN-F». Серійна комплектація 5 м із вилкою SCHUKO (на замовлення 10 м).
ВИКОРИСТАННЯ І ПРАВИЛА БЕЗПЕКИ відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC34-1, CEI 2-3).
