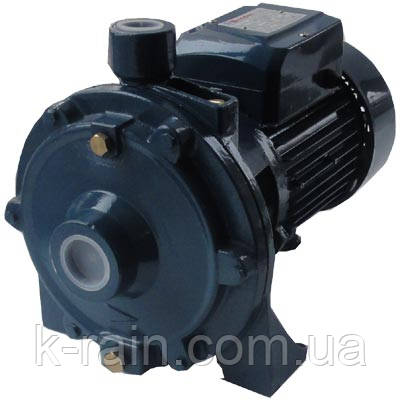

Відцентрові насоси високого тиску з двома робочими колесами з латуні

Принцип роботи

Серія 2ЈС включає в себе ЕЛЕКТРОНАСОСИ ВІДЦЕНТРОВОГО ТИПУ З ДВОМА РОБОЧИМИ КОЛЕСАМИ, встановленими один проти іншого, що функціонують послідовно.
Перше робоче колесо знаходиться прямо навпроти всмоктувального патрубка, розміщеного на всмоктуючому корпусі насоса; друге робоче колесо, розташоване протилежно першому, вміщено в нагнітальному корпусі. Структура робочого колеса забезпечує при мінімальних гідравлічних втрат, радіальний рух рідини по напрямку від центру до периферії, у процесі якого лопаті, наявні всередині каналу робочого колеса, передають енергію накачується рідини як у вигляді тиску, так і у вигляді збільшення швидкості потоку. На виході з першого робочого колеса рідина спрямовується в спіраль всмоктуючого корпусу насоса і через сполучну частину надходить на всмоктування другого колеса, від якого отримує подальший приріст енергії. На виході з другого робочого колеса рідина спрямовується в спіраль нагнітального корпусу насоса, яка, спільно з конічним дифузором, забезпечує перетворення частини кінетичної енергії в енергію тиску.
Протилежно встановлені два робочих колеса на одному і тому ж ведучому валу, забезпечують рівновагу осьових гідравлічних імпульсів, дозволяючи тим самим уникнути перевантажень підшипників двигуна.

Область застосування та встановлення

Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин.
Высокие показатели кпд, возможность использования в режиме длительных перегрузок, а также, значительная пригодность к самым разнообразным областям применения, даже в аномальных условиях – делают обязательный выбор в пользу этих насосов, в тех случаях, когда требуются высокие показатели напора, которые едва ли могут быть достигнуты при использовании насосов с одним рабочим колесом. Благодаря их надежности и бесшумности, простоте в эксплуатации и отсутствии необходимости в техническом обслуживании, насосы серии 2JC могут с успехом применяться в быту и в промышленности, в частности, для автоматической подачи воды совместно с резервуарами-автоматическими агрегатами поддержания давления, для орошения огородов и садов, для компенсации давления в сети водоснабжения, для питания котлов и систем охлаждения, в системах противопожарной безопасности.
Установка насоса должна производиться в закрытых помещениях или же в местах, защищенных от атмосферного воздействия.

Конструктивные характеристики

ВСАСЫВАЮЩИЙ КОРПУС из чугуна, снабжен всасывающим патрубком с трубной резьбой gas UNI ISO 228-1.
НАГНЕТАТЕЛЬНЫЙ КОРПУС НАСОСА из чугуна, снабжен нагнетательным патрубком с трубной резьбой gas UNI 338.
РАБОЧИЕ КОЛЕСА ИЗ ЛАТУНИ, радиальные, центробежного типа.
ВЕДУЩИЙ ВАЛ из нержавеющей стали AISI 316 (AISI 416 до 0.75 кВт).
МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ из керамики и графита.
ЭЛЕКТРОДВИГАТЕЛЬ: насосы непосредственно соединены с электродвигателем ULTROPUMP соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, пригодный для непрерывной работы. Изоляция класс F (В до 0.75 кВт). В однофазных двигателях мощностью до 1,5 кВт предусмотрено встроенное термозащитное устройство (аварийный выключатель). Остальные однофазные и все трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
СТЕПЕНЬ ЗАЩИТЫ IP 44.
ВИКОНАННЯ ТА ПРАВИЛА БЕЗПЕКИ у відповідності зі стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC 34-1, CEI 2-3).
